Optische Messtechnik

Dreidimensionaler Bauteilscan und Reverse Engineering

Kompetenzen

Dreidimensionale Bauteilerfassung und Reverse Engineering

Als Unterstützung in der Qualitätssicherung bietet das acs in der Messtechnik optische Verfahren an, mit Hilfe derer Bauteile in kürzester Zeit automatisiert und dreidimensional erfasst werden. Die dabei generierten Scandaten können anschließend umfangreich und individuell nach Bedarf ausgewertet werden, z.B. in einem Soll-Ist-Vergleich von Formen, Flächen oder weiteren Messgrößen. Ebenfalls möglich ist die Rückführung bestehender Bauteile in ein digitales 3D-Modell. Darüber hinaus Formänderungsanalysen bspw. in Umformprozessen durchgeführt werden, um Materialstärken und Umformgrade zu bestimmen.

Zudem ist eine zweidimensionale Bildkorrelationen belasteter Bauteile, z.B. im Rahmen von Zugversuchen, um dabei exakte Untersuchungen der Formänderungen und Dehnung bestimmen zu können.

Die beschriebenen Leistungen können bei Bedarf auch beim Kunden vor Ort mit Hilfe des mobilen Equipments durchgeführt werden. Gerne beraten Sie unsere Experten auch bei der Messplanung oder Erstellung von Messprogrammen und Auswertungen.

Leistungen

Leistungsstark und zielorientiert

3D-Scan
CAE
Bewegungs-/Deformationsanalyse
Formänderungsanalyse
Support
3D-Scan
  • Erzeugung von 3D-Scandaten:

          □   Maß-, Form- und Lageprüfung

          □   Soll/Ist-Abgleich, Flächenabweichung

          □   Materialstärke, Verschleiß, Spaltmaße, Formschrägen, Schwindungen

  • Statistische Maßanalyse:

          □   Trends und Fähigkeiten

  • Features:

          □   Schnelle Vermessung hoher Losgrößen in der Scanbox

          □   Mobiler Einsatz zur Vermessung ortsgebundener Applikationen

CAE
  • Reverse Engineering:

          □   Ersatzteilherstellung, Rekonstruktion defekter Bauteile

          □   FEM- und Mittelflächenmodelle

  • CAD Engineering:

          □   Freeform Surfacing

          □   Automatisches Wrapping

          □   Parametrische Konstruktion

          □   Partielles Einbinden gescannter Konturen

          □   Bombieren, Gegenformen, Vorhalten, CAD-Datenreparatur

Bewegungs-/Deformationsanalyse
  • Analysen:

          □   Dehnung, plastische Verformung, 6 DoF Analyse

  • 3D-Messung von Referenzpunktfeldern:

          □   Maß-, Form- und Lageprüfung

          □   Soll/Ist-Abgleich

  • Statistische Maßanalyse:

          □   Trends und Fähigkeiten

  • Features:

          □   Mobiler Einsatz zur Vermessung ortsgebundener Applikationen

Formänderungsanalyse
  • Analysen:

          □   Umformgrade, Dehnungen

          □   Safety Margin

          □   FE-Validierung

          □   Vergleichsdarstellungen

          □   Stufenanalyse

  • Features:

          □   Mobiler Einsatz zur Vermessung ortsgebundener Applikationen

Support
  • Personal:

          □   Experteneinsatz vor Ort

  • Wissenstransfer:

          □   Schulung und Beratung

          □   Messprogramme

          □   Makros/Skripting

          □   Workflows

          □   Messplanung

          □   Kundenspezifische Sonderlösungen


Projekte aus dem Bereich optische Messtechnik

Individuelle Anforderungen sicher umgesetzt


Ausstattung

Equipment und Software im Bereich der Messtechnik

Messequipment
Software
Messequipment
  • 3D-Koordinationssystem GOM ATOS Scanbox 6130 für Bauteilgröße bis zu 3 m und max. Gewicht von 2.000 kg

  • GOM ATOS III Triple Scan (High End 3D-Scanner) mit Messvolumen MV700 und MV320

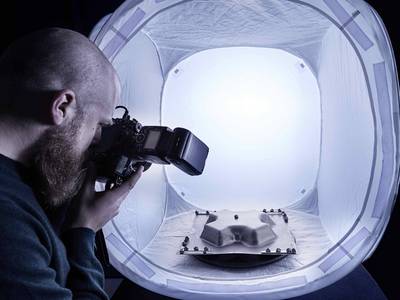

  • GOM TRITOP (mobiles opti-sches Koordinatenmess-system) 24M SLR Kamera, Carbonmaßstäbe

  • GOM ARGUS (Formänderungsanalyse) 24M SLR Kamera, elektrolytisches Berasterungssystem

  • GOM CORRELATE (2D-Bildkorrelation) 1,3M / 42 fps und 3,2M / 120 fps Industriekameras, Schneider-Kreuznach-Objektive

Software
  • GOM ATOS Professional inkl. VMR und PONTOS LIVE

  • GOM TRITOP Professional

  • GOM ISPECT Professional

  • GOM ARGUS / SVIEW

  • GOM CORRELATE / SNAP 2D
